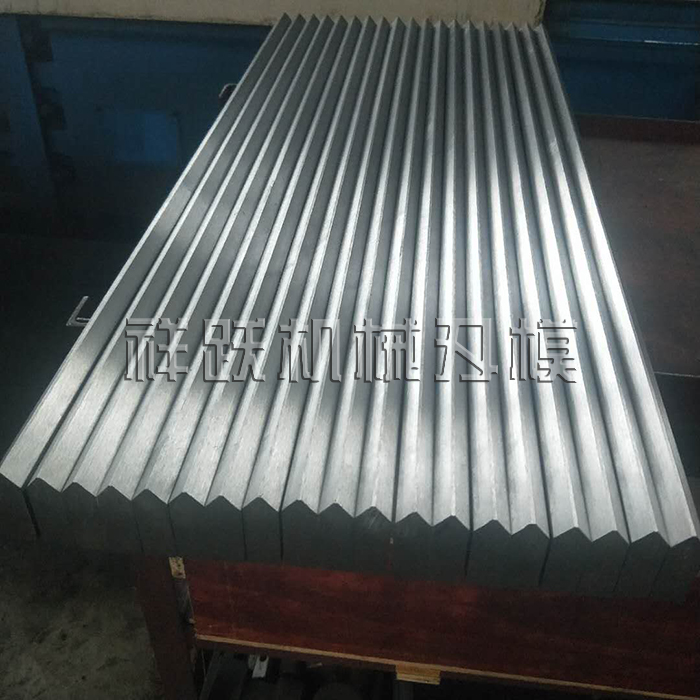

V型導軌
V型導軌,顧名思義就是滑座沿著導軌做弧線運動。在工業自動化的許多應用中,直線運動很普遍;可是有些應用,需要弧線運動;或者兩個相交或平行的直線運動,需要通過弧線運動連接起來,實現直線運動的無縫連接;這時候,就可以考慮選擇V型導軌。V型導軌廣泛應用于自動上下料,桁架機器人等自動化設備中,線速度經常達到5米/秒,有些甚至達到10米/秒;為了保證一定的使用年限,對V型導軌的壽命提出了很高的要求;這就需要V型導軌面很耐磨,所以采用了先進的表面淬火工藝,對V型導軌面進行表面淬硬,表面硬度可達58-62HRC。
V型導軌優點
(1)適合惡劣環境下的使用:V型導軌滾輪中的軸承的滾動體,和導軌并不直接接觸,同時軸承具有很好的密封性,可以把灰塵、切屑等雜質從V型導軌面上刮除,保持V型導軌面的清潔,從而非常適合在惡劣環境下使用。因為在惡劣的工作環境下,毛刷或刮板難以阻止灰塵、切屑等細小雜質進入滑塊內部。進入滑塊內部的雜質會增加滾珠受力,從而加快滾珠的磨損,這不僅影響V型導軌的運動平穩性和精度,也極大地縮短了V型導軌的使用壽命。(2)更快的線速度:V型滾輪在V型導軌面的滾動,可以達到很高的線速度, 可達8m/s。
(3)降低了安裝基準的精度要求:V型導軌系統中的一個V型滾輪,就相當于滾珠導軌的一個滑塊,V型滾輪和V型導軌面的接觸,只相當于1個鋼球和導軌面的接觸;這樣就大大降低了對安裝基準面的精度要求,裝配省時省力。
(3)維護更換成本更低:V型導軌系統,可以單獨更換磨損了的導軌或滾輪,不需要全部更換;在現場,通過對偏心滾輪的調整,可方便調整并得到需要的預緊力。因此,V型導軌的維護更換成本更低。
(4)更長的使用壽命:V型導軌具有比滾輪軸承長得多的壽命,很多情況下,只需要更換滾輪,然后通過調整偏心滾輪的偏心距,來得到需要的預緊力 。
